服务器 2024-11-15

KunTai R722 系统分区异常问题分析总结

一、 现网描述

1.1 环境描述

设备型号：KunTai R722

硬件配置：

RAID卡：3152

BMC芯片为1711

OS版本：银河麒麟高级服务器操作系统（鲲鹏版）V10 Kylin-Server-10-SP1-Release-Build20-20210518-arm64


二、 故障描述

2.1 故障现象

使用用户封装的镜像，引导启动，盘符识别为 sdb image.png

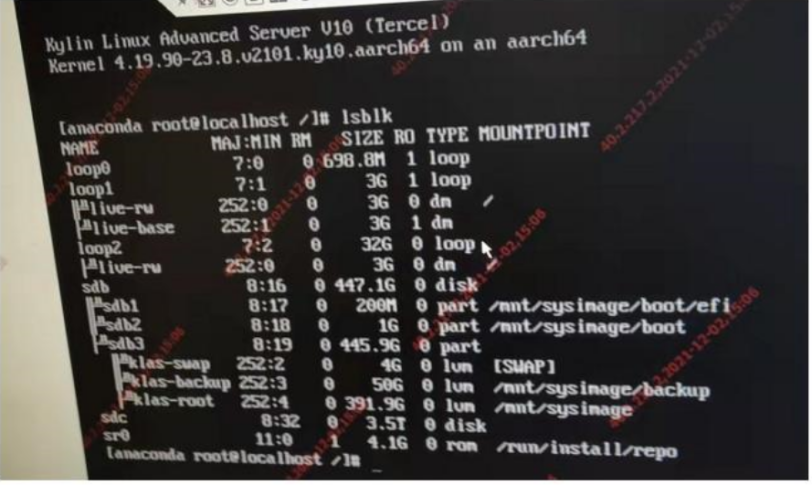

通过手动选择 sdb 开始进行安装过程中，crtl+alt+F2切换，查看信息image.png

发现 usb-12d1_DVD-ROM_PLOPPY_KVM_2.0_11_1123456 ---->../../sdaimage.png

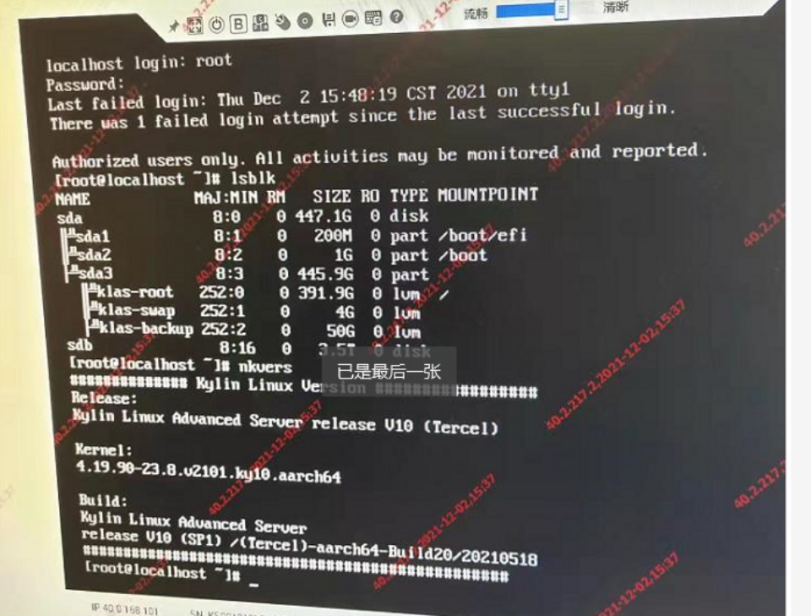

安装完毕，重启，进入系统后，系统盘显示正常 sdaimage.png


三、 问题分析

3.1 排查思路

  1.  在BMC挂了镜像，系统里敲dmesg日志会多出[sda]与[sr0]image.png 2. 查询资料：

    1711版本BMC将软驱和光驱内部使用同一个USB输出，也就是在挂载光驱时会和软驱一起上报。1710版本BMC软驱和光驱未共用1个USB，所以在挂载光驱时，不会分配sda盘符。


3. 实验室机器测试：




3.2 原因分析

安装麒麟系统时，floppy vmm设备占用sda导致无法选中


四、问题解决

4.1 解决办法

通过redfish接口把软盘功能关闭，需要用到postman工具

4.2 分析总结

BMC1711芯片与1710有不同之处，1711版本BMC将软驱和光驱内部使用同一个USB输出，也就是在挂载光驱时会和软驱一起上报。1710版本BMC软驱和光驱未共用1个USB，所以在挂载光驱时，不会分配sda盘符。
