设备型号：KunTai R522
主板型号：S920S00
网卡型号：MCX512A-ACUT
网卡固件版本：16.32.1010
BMC芯片：1711版
BMC版本：(U82)3.10.00.05
BIOS 版本： (U75)KL4.009.KT.230803.R
CPLD版本：(U6076)1.12
客户报障现场多台服务器异常重启，且该局点前期已发现多次类似问题，需查明根因并解决。
1. 分析sel事件日志记录，发现日志打印设备存在因未知原因异常重启的记录，同时伴随有PCIE Card3/6 UCE报错告警。
2. 分析fdm_output诊断日志，发现日志记录网卡存在的报错为fatal AER，Error Code:Malformed TLP。
3. 查看card_info日志，发现涉及的PCIE Card 3/6网卡，槽位信息与设备信息识别正常。
4. 查看netcard_info对应故障时间日志打印，网卡可以正常识别固件信息、所在槽位与mac地址等基本参数

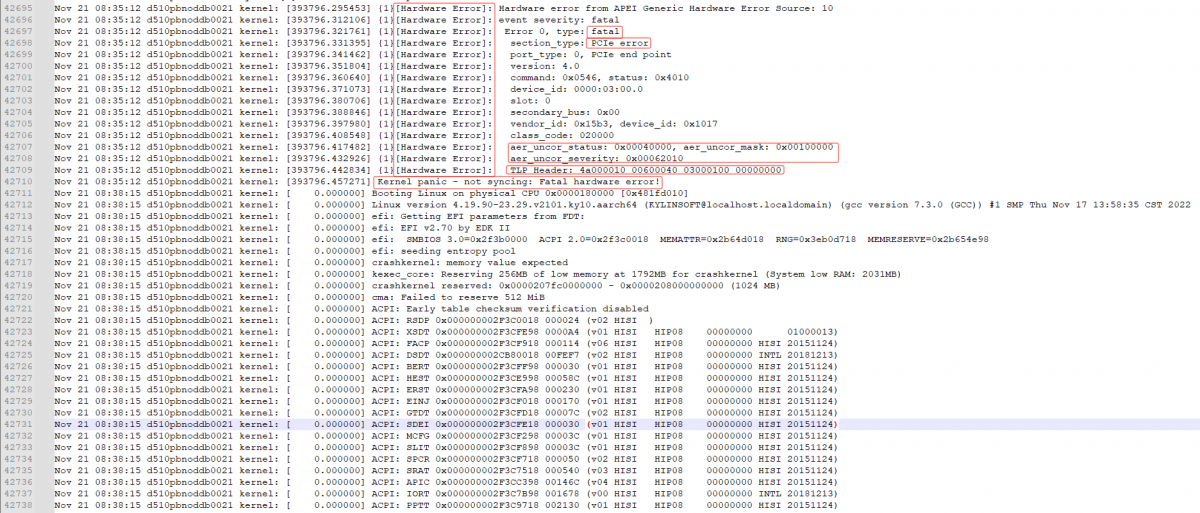

5. 分析systemcom 系统串口日志，发现系统异常重启前伴随有系统call trace触发，且存在Hardware error报错，错误类型fatal error、Malformed TLP AER。
6. 查看Bios设置参数，“PCIEMaxPayloadSize”参数值均为256B，OS 下该参数值与Bios一致，排除该参数不一致导致出现问题可能性。
7. 进一步了解现场情况，对比发现仅配置了VF环境偶发此类问题，现场系统配置64个VF，VF（Virtual Function）是建立在PCIe PF（Physical Function）设备上的PCIe设备，相当于在一个PCIe接口上分裂出多个PCIe接口，64个VF对PCIe总线负载增加64倍，消息传输量增加，超出CPU Root Complex能力，会增加发生AER报错的几率和CTO的发生（CTO的发生在现有固件版本上会被误报为Malformed TLP AER），详情请见附录5.3。
8. 现场使用的固件版本16.32.1010对AER错误类型处置缺乏清晰的处置规则，未屏蔽不该屏蔽的AER错误，导致在消息传输量增加情况下触发误报，错误上报了malformed TLP 类型的AER错误，导致系统出现异常，详情请见附录5.2。
9. 新固件版本对该问题进行了处理，处理方式是按照AER规则将上报的AER错误在网卡固件侧处置，避免系统由于此类误报导致系统异常。
Mellanox 固件历史修复问题：
固件修复详情：
上图内容概要：CX-5 硬件参数设置不当，未屏蔽AER必要信息，导致网卡固件在PCIe负载较大或者发生超时时发生误报，正确行为应为固件侧根据AER规则进行处理。
修复流程示意图：
综上，当前问题根因为设备配置网卡MCX512A-ACUT固件版本16.32.1010存在Malformed TLP AER误报BUG，且结合现场情况分析和历史案例情况，VF数量增加会导致PCIe总线负载增加，加大触发误报的概率，进而导致系统出现异常重启问题。
建议升级网卡MCX512A-ACUT固件至16.35.3006，解决误报问题，从而解决服务器异常重启问题。
