设备型号：KunTai R522
硬件配置：MegaRAID 9460-8i
MT27800 Family [ConnectX-5] *2
Riser(X16*1+X8*1) *2
12*3.5 SAS/SATA, Expander 06030682
4*2.5 SAS/SATA/NVME, Rear 03025VYV
软件配置：BMC：3.10.00.05
BIOS：KL4.009.KT.230803.R
KERNEL：4.19.90-23.29.v2101.ky10.aarch64
客户于2024年6月11日出现一台R522服务器CPU UCE告警，需要更换主板
第一次更换BIOS版本为KL4.009.KT.230803.R的主板后，BMC出现SAS线缆连接告警，且无法识别网卡和RAID卡的现象，BIOS正常识别PCIe设备，可正常进入操作系统；
第二次更换BIOS版本为KL4.009.KT.230820.R的主板后，SAS线缆连接错误消除，BMC正常识别PCIE卡设备，服务器可正常进入操作系统，无异常告警；
对比两次更换的主板，硬件物料一致，BMC版本均为3.10.00.05版本、CPLD为1.12版本，仅BIOS版本存在差异。
1. 分析sel事件日志记录，发现日志打印存在SAS线缆告警的记录，该线缆用于RAID卡与前置硬盘背板的连接。

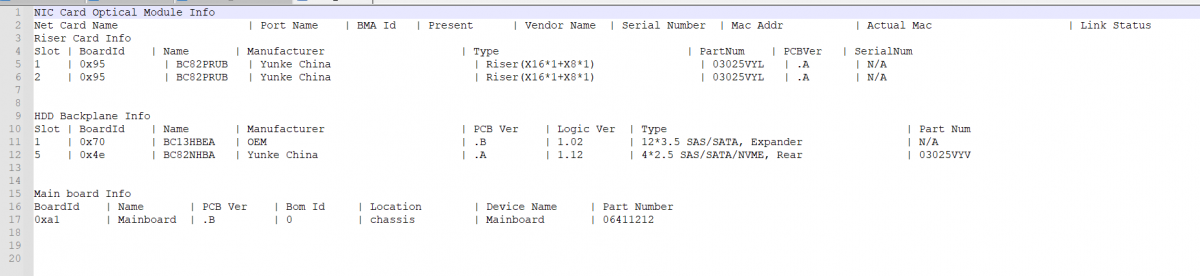

2. 分析card_info硬件日志，BMC下无法识别riser卡上安装的PCIe设备，包括网卡和RAID卡。
3. 分析systemcom系统串口日志，发现Cpu0CardType,Cpu1Riser2CardType,Cpu1Riser3CardType信息显示两次，并且两次显示的值不一致。
4. 根据以上日志可以看到BIOS的1783行代码和1809行代码，读取的Cpu0CardType,Cpu1Riser2CardType,Cpu1Riser3CardType信息有差异，问题出在BIOS侧。
5. 分析故障服务器日志发现，BIOS为KL4.009.KT.230803.R版本的串口日志在第1347行多了一条与问题相关的一行打印。
6. 分析“[1757L]xxx”打印，代码如下通过ReadCpldReg（）接口由CPLD告知BIOS硬件Riser的在位状态，返回值0xD0标识Riser1和Riser2是在位状态，0xD0对应二进制是11010000，对应Bit7=1，Bit6=1，Bit5=0；
Cpu0CardType：因Bit7=1，表示Riser1在位，由BIOS给BMC发送命令获取该Riser的类型,由昆仑版本的[1783L]的打印Cpu0CardType=95为Riser1卡；
Cpu1Riser2CardType：因Bit6=1，表示Riser2在位，由BIOS给BMC发送命令获取该Riser的类型，由昆仑版本的打印[1783L]Cpu1Riser2CardType=95为Riser2卡；
Cpu1Riser3CardType：因Bit5=0，表示Riser3不在位，再进一步通过读CPLD的0x61寄存器判断该槽位接入的是哪种硬件设备，由昆仑版本的[1783L]的打印Cpu1Riser3CardType=4E可以看出目前当前环境接入硬盘背板为4NVME配置；
7. 分析昆仑版本中“[1809L]xxx”行打印信息，发现因代码Bug 从BMC端传回的Cpu0CardType、Cpu1Riser2CardType、Cpu1Riser3CardType变量值都会被Flash变量区中的“OemConfig1”结构体变量存储的值再次赋值，如果硬件上有变化，BMC端获取的值和flash变量的值就会有不同，这样就会导致错误。
当Cpu0CardType和Cpu1Riser2CardType变为99时，在BIOS侧都认为是无效值，而Cpu1Riser3CardType变为36时，则认为当前配置成了2X8的状态。
备注：Flash变量区中的“OemConfig1”中的Cpu0CardType、Cpu1Riser2CardType、Cpu1Riser3CardType的值是单板第一次启动时写入进去的，该变量掉电数据不消失，全擦升级BIOS固件可以更新为当前配置对应数据。
8. 因Cpu0CardType为99，因此BIOS从BMC无法获取SlotTable信息，从而导致BIOS无法给BMC上报该Riser上的设备信息（包括SlotId、CPU号 、Bus、Dev、Func），在BMC侧的呈现就为识别不到设备；同理，Cpu1Riser2CardType和Cpu1Riser3CardType的变化，也会导致不上报或上报错误。
更换主板后，iBMC无法识别PCIE卡的故障现象为昆仑BIOS KL4.009.KT.230803.R代码BUG所致，具体表现为如果硬件有变动（如主板、Riser卡、后置硬盘背板），BIOS以及系统下枚举设备的时候不依赖被替换的值，可正常显示PCIE设备，而BIOS给BMC上报会有依赖被替换的错误值，导致BMC无法识别PCIe设备，从而产生告警；如果硬件无变动，不会出现此问题。
建议客户后续主板使用BIOS为更新基线后的S920S00K-KL4.009.KT.230820.R版本，此BIOS版本未合入该故障现象相关的代码，BIOS不会重新更新从BMC获取的Riser或后置硬盘背板的类型，同时也考虑主板厂家新基线会修复以及优化一些已知问题，建议后续现网固件持续更新，使用最新版BIOS版本。
